[draw.io] 순서도, 서버 구성도 그리기(무료 온라인 사이트)

draw.io 는 별도의 애플리케이션 다운로드 없이 웹에서 직접 순서도, 다이어그램, 서버 구성도를 쉽게 작성할 수 있는 무료 온라인 사이트 입니다.

다양한 도형과, 화살표, 서버이미지를 이용해 순서도를 쉽게 그릴 수 있으며 url을 통해 이미지를 가져와서 사용할 수도 있습니다.



draw.io  에 접속하면 아래와 같이 다이어그램을 저장할 위치를 선택할 수 있습니다.



나중에 결정을 클릭하면 아래와 같이 다이어그램을 그릴 수 있는 화면이 나옵니다.

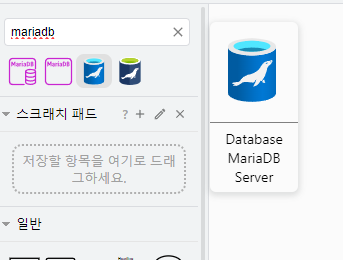

도형 검색에서 사용할 이미지를 검색하면 기본적으로 제공하는 이미지를 찾을 수 있습니다.

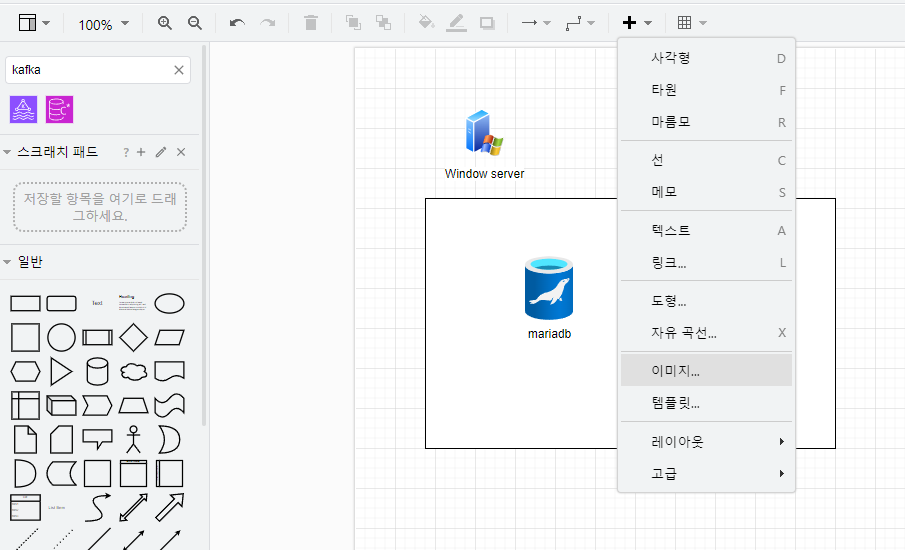

사용할 이미지가 없는 경우에는 상단의 플러스 버튼 > 이미지에서 URL을 통해 이미지를 불러올 수 있습니다.



플러스 버튼 > 이미지를 클릭하면 아래와 같은 화면이 뜨는데 해당 화면에 이미지 URL을 드래그 해주면 이미지가 추가됩니다.



저는 kafka 이미지를 https://upload.wikimedia.org/wikipedia/commons/0/0a/Apache_kafka-icon.svg 에서 불러왔습니다.

작성한 내용은 상단에 파일 > 저장을 클릭해서 저장할 수 있습니다.

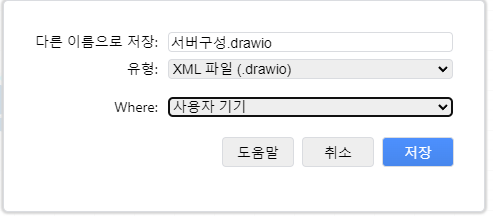

저장을 클릭하면 아래의 화면이 노출되고 파일 이름과 저장할 위치를 선택하고 저장을 합니다.



저장을 한 파일은 나중에 불러와서 사용할 수 있습니다.
